RFID метка: виды, принципы работы и сферы использования

Содержание:

• Что такое RFID метка?
• Области применения RFID меток
• Типы RFID меток
• Процесс работы с RFID метками
• Считыватели RFID меток
• Где купить RFID метки
• Заключение

Что такое RFID метка?

RFID (Radio Frequency Identification) метка — это маленькое устройство, которое позволяет автоматизировать процессы идентификации и отслеживания различных объектов. Состоит она, как правило, из трех основных компонентов: антенны, интегральной схемы (чипа) и подложки. Антенна позволяет метке передавать и получать радиоволны, а чип хранит и обрабатывает информацию. Подложка служит основой для антенны и чипа, обеспечивая их защиту и устойчивость.

RFID метки могут быть активными, пассивными или полуактивными. Пассивные метки не имеют собственного источника питания и активируются только при попадании в зону действия считывателя. Активные метки снабжены встроенной батареей, что позволяет им передавать сигнал на большие расстояния. Полуактивные метки также имеют батарею, но используют её только для питания чипа, а не для передачи сигнала.

Области применения RFID меток

RFID технологии нашли широкое применение в различных отраслях благодаря своей универсальности, надежности и относительной простоте использования. Вот несколько ключевых областей, где RFID метки используются наиболее активно:

1. Логистика и складское хозяйство

• Автоматизация инвентаризации и отслеживания товаров
• Управление запасами в реальном времени
• Ускорение процессов приема и отгрузки товаров

2. Розничная торговля

• Улучшение управления запасами на полках
• Защита от краж и мошенничества
• Персонализация покупательского опыта через отслеживание поведения клиентов

3. Транспорт и логистика

• Отслеживание транспортных средств и контейнеров
• Управление парковками и системой оплаты проезда
• Оптимизация маршрутов и повышение безопасности грузоперевозок

4. Производство

• Контроль качества и управление производственными процессами
• Отслеживание компонентов и готовой продукции на всех этапах производства
• Повышение эффективности и снижение затрат

5. Медицина и здравоохранение

• Отслеживание медицинского оборудования и лекарственных препаратов
• Управление пациентами и медицинскими записями
• Обеспечение безопасности и конфиденциальности данных пациентов

6. События и мероприятия

• Управление доступом и безопасность на массовых мероприятиях
• Быстрая проверка билетов и управление потоками посетителей
• Персонализированные услуги и маркетинг

7. Умные города и инфраструктура

• Управление общественным транспортом и дорожным движением
• Системы мониторинга и управления коммунальными услугами
• Повышение безопасности и удобства для жителей

RFID-проекты любой сложности

• Инвентаризация
• Контроль перемещения
• Контроль доступа
• Сбор заказов

Подробнее

Типы RFID меток

Основные типы RFID меток

RFID метки можно классифицировать по различным параметрам, включая частотный диапазон, источник питания и функциональные возможности. Основными типами RFID меток являются:

1. Пассивные RFID метки: Не имеют собственного источника питания и активируются только при попадании в зону действия считывателя.
2. Активные RFID метки: Имеют встроенную батарею, что позволяет им передавать сигнал на большие расстояния.
3. Полуактивные RFID метки: Имеют батарею для питания чипа, но используют энергию считывателя для передачи сигнала.

В зависимости от частотного диапазона, RFID метки делятся на:

• Низкочастотные (LF) метки: Работают на частотах от 30 до 300 кГц.
• Высокочастотные (HF) метки: Работают на частотах от 3 до 30 МГц.
• Ультравысокочастотные (UHF) метки: Работают на частотах от 300 МГц до 3 ГГц.
• Микроволновые метки: Работают на частотах выше 3 ГГц.

UHF RFID метки

UHF (Ultra High Frequency) RFID метки работают в диапазоне частот от 300 МГц до 3 ГГц, чаще всего на частотах 860-960 МГц. Они обладают следующими характеристиками:

• Большой радиус действия: До 12 метров и более, что делает их идеальными для использования в логистике и складском хозяйстве.
• Высокая скорость передачи данных: Позволяет считывать большое количество меток за короткое время.
• Широкая применяемость: Используются в розничной торговле, производстве, транспортировке и управлении запасами.

Пример: В крупных складах и распределительных центрах UHF RFID метки позволяют автоматизировать процесс инвентаризации, обеспечивая точное и быстрое отслеживание товаров.

NFC RFID метки

NFC (Near Field Communication) RFID метки работают в высокочастотном диапазоне, обычно на частоте 13,56 МГц. Они обладают следующими характеристиками:

• Короткий радиус действия: До 10 см, что обеспечивает высокий уровень безопасности.
• Взаимодействие с мобильными устройствами: Большинство современных смартфонов поддерживают NFC, что упрощает интеграцию технологий.
• Быстрая передача данных: Идеально подходит для приложений, требующих мгновенного обмена информацией.

Пример применения: NFC RFID метки широко используются в системах бесконтактной оплаты, электронных билетах и смарт-картах, а также для обмена данными между устройствами.

RFID метки на частоте 125 кГц

RFID метки, работающие на частоте 125 кГц, относятся к низкочастотным (LF) меткам. Они обладают следующими характеристиками:

• Небольшой радиус действия: Обычно до 10 см, что делает их подходящими для приложений, требующих ближнего считывания.
• Стабильная работа в сложных условиях: Могут работать в присутствии металлов и жидкостей, что делает их идеальными для использования в промышленности.
• Низкая скорость передачи данных: Подходит для простых задач идентификации, где не требуется высокая скорость.

Пример применения: RFID метки на частоте 125 кГц часто используются в системах контроля доступа, идентификации животных и отслеживания производственных процессов.

Процесс работы с RFID метками

Считывание RFID меток

Считывание RFID меток — это процесс, при котором информация, хранящаяся на метке, передается на считывающее устройство с помощью радиоволн. Процесс считывания включает несколько этапов:

Активация метки: Пассивные RFID метки активируются, когда попадают в зону действия радиоволн, излучаемых считывателем. Активные и полуактивные метки могут передавать сигнал самостоятельно.

1. Передача данных: Антенна метки принимает радиоволны от считывателя и использует их энергию для питания чипа. Затем чип передает данные обратно на считыватель через антенну.
2. Получение сигнала считывателем: Считыватель принимает сигнал от метки и декодирует его, преобразуя радиоволны в цифровую информацию, которую можно обработать и использовать.
3. Считывание RFID меток может происходить на различных частотах (LF, HF, UHF), в зависимости от типа метки и требований приложения. Например, UHF метки могут считываться с большего расстояния и с большей скоростью, чем LF или HF метки.


Запись данных на RFID метки

Запись данных на RFID метки — это процесс, при котором информация записывается на чип метки для дальнейшего использования. Этот процесс также включает несколько этапов:

Подготовка данных: Информация, которую необходимо записать на метку, подготавливается в цифровом формате. Это могут быть идентификационные номера, параметры товара, данные о местоположении и т.д.

1. Активация метки: Пассивные метки активируются аналогично процессу считывания — с помощью радиоволн от считывателя/записывающего устройства. Активные и полуактивные метки могут иметь встроенные механизмы активации.
2. Передача данных: Записывающее устройство передает подготовленные данные на чип метки через антенну. Чип записывает полученную информацию в свою память.
3. Проверка записи: После завершения записи данные могут быть тут же считаны для проверки корректности записи.

Запись данных на RFID метки может быть одноразовой (Read-Only), перезаписываемой (Read/Write) или защищенной (Write Once, Read Many — WORM). Выбор типа записи зависит от конкретных требований и условий использования.

Оборудование для считывания и записи RFID меток

Для работы с RFID метками используется специализированное оборудование, которое может быть разделено на несколько категорий:

Считыватели RFID меток:

• Стационарные считыватели: Устанавливаются в определенных местах, таких как ворота на складах, кассовые зоны в магазинах и т.д. Могут быть интегрированы в системы управления.
• Портативные считыватели (ручные сканеры): Используются для мобильного считывания меток. Идеальны для инвентаризации, проверки запасов и других задач, требующих гибкости.
• Интегрированные считыватели: Встроенные в другие устройства, такие как принтеры, терминалы оплаты или кассовые аппараты.

1. Записывающие устройства:

• Стационарные записывающие устройства: Могут быть интегрированы в производственные линии или системы управления запасами для автоматической записи данных на метки.
• Портативные записывающие устройства: Позволяют записывать данные на метки в полевых условиях, что удобно для мобильных приложений.

1. Антенны:

• Антенны для считывателей: Определяют зону действия и дальность считывания меток. Могут быть различных форм и размеров в зависимости от применения.
• Антенны для записывающих устройств: Определяют зону записи данных на метки и могут быть интегрированы в записывающее устройство или быть отдельными компонентами.

1. Программное обеспечение:

• Системы управления RFID: ПО для управления считывателями и записывающими устройствами, а также для анализа и обработки данных, полученных с меток.
• Интеграционные решения: ПО для интеграции RFID систем с существующими корпоративными системами, такими как ERP, WMS и CRM.

Считыватели RFID меток

Типы считывателей RFID меток

Считыватели RFID меток являются неотъемлемой частью систем радиочастотной идентификации (RFID). Они играют ключевую роль в считывании и интерпретации данных, хранящихся в RFID метках. В зависимости от области применения и функциональных требований, существуют различные типы считывателей RFID меток:

1. Ручные считыватели (Handheld Readers): Эти устройства портативны и часто используются для мобильных приложений, таких как инвентаризация, складской учет и проверки безопасности. Они могут быть оснащены дисплеем и клавиатурой для удобного взаимодействия пользователя с системой.

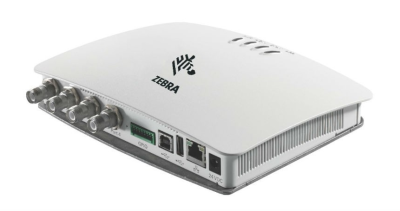

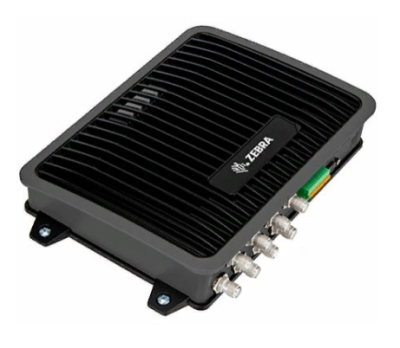

2. Стационарные считыватели (Fixed Readers): Стационарные считыватели устанавливаются в фиксированных точках, таких как входы/выходы, конвейерные линии или ворота. Они обеспечивают постоянное сканирование RFID меток в определенной зоне и обычно используются в системах контроля доступа, логистике и производстве.
3. Интегрированные считыватели (Integrated Readers): Эти устройства объединяют в себе антенну и считыватель в одном корпусе. Они компактны и просты в установке, что делает их идеальными для использования в ограниченных пространствах и в ситуациях, где требуется минимальная видимая установка.
4. Читатели с функцией записи (Read-Write Readers): Эти считыватели не только считывают данные с RFID меток, но и могут записывать новую информацию на метки. Они часто используются в приложениях, где данные на метке должны регулярно обновляться, например, в системах управления активами или производственных процессах.
5. Мобильные считыватели (Mobile Readers): Мобильные считыватели могут быть интегрированы в смартфоны или планшеты, что делает их удобными для использования в полевых условиях. Они обеспечивают гибкость и удобство, позволяя пользователям считывать и обрабатывать данные с RFID меток на ходу.

Как выбрать считыватель

Выбор подходящего считывателя RFID меток зависит от множества факторов, включая специфику применения, условия эксплуатации и технические требования. Вот несколько ключевых аспектов, которые следует учитывать при выборе считывателя:

Диапазон частот.

RFID системы работают на разных частотах (LF, HF, UHF, и т.д.). Выбор частоты зависит от требуемого диапазона чтения и типа меток, которые будут использоваться. Например, UHF считыватели обеспечивают больший диапазон чтения и обычно используются в логистике и ритейле.

Диапазон чтения.

Определите, на каком расстоянии от метки должен находиться считыватель для успешного чтения данных. Стационарные считыватели могут обеспечивать большие диапазоны чтения, тогда как ручные считыватели обычно работают на коротких дистанциях.

Среда эксплуатации.

Условия окружающей среды могут существенно влиять на производительность считывателя. Важно учитывать такие факторы, как температура, влажность, наличие металлических объектов и электромагнитных помех. Для суровых условий могут потребоваться специализированные считыватели с повышенной защитой.

Скорость чтения и пропускная способность.

В некоторых приложениях, таких как конвейерные линии или системы контроля доступа, важно учитывать скорость чтения и способность считывателя обрабатывать большое количество меток за короткий промежуток времени.

Интерфейсы и совместимость.

Убедитесь, что выбранный считыватель поддерживает необходимые интерфейсы для интеграции с вашей существующей системой (например, Ethernet, USB, RS232, Wi-Fi). Также важно проверить совместимость с используемыми RFID метками и другими компонентами системы.

Функциональные возможности.

Некоторые считыватели предлагают дополнительные функции, такие как запись данных на метки, поддержка различных протоколов безопасности, возможность подключения дополнительных антенн и т.д. Определите, какие функции необходимы для конкретного применения

Стоимость.

Стоимость считывателя также является важным фактором. Важно найти баланс между функциональностью и бюджетом, чтобы выбрать устройство, которое удовлетворяет ваши потребности без переплат за ненужные функции. При этом не стоит забывать о долгосрочных затратах на обслуживание и возможное обновление оборудования.

Где купить RFID метки

Выбор надежного поставщика RFID меток является критически важным шагом для успешного внедрения системы радиочастотной идентификации. Качество меток, их соответствие вашим требованиям и условиям эксплуатации напрямую влияют на эффективность и долговечность всей системы.

Рекомендации по выбору поставщика

При выборе поставщика RFID меток стоит обратить внимание на несколько ключевых аспектов. Во-первых, репутация компании на рынке играет важную роль. Надежные поставщики обычно имеют положительные отзывы и длительную историю работы в сфере RFID технологий. Проведите исследование, чтобы узнать об опыте других клиентов с конкретным поставщиком.

Во-вторых, важно убедиться, что поставщик предлагает широкий ассортимент меток, соответствующих различным областям применения. Это может включать метки для логистики, ритейла, производства или медицинских учреждений. Широкий выбор позволяет подобрать оптимальные решения для конкретных нужд вашего бизнеса.

Также стоит обратить внимание на возможность получения технической поддержки и консультаций от поставщика. Компетентные специалисты помогут выбрать правильные метки, учитывая особенности вашей системы и условий эксплуатации. Это особенно важно, если вы впервые внедряете RFID технологию и нуждаетесь в дополнительной помощи.

Наконец, поставщик должен предлагать гибкие условия поставок и возможность адаптации меток под специфические требования. Это может включать индивидуальную настройку меток, нанесение логотипов или дополнительной информации.

На что обратить внимание при покупке RFID меток

При покупке RFID меток следует учитывать несколько ключевых факторов. Прежде всего, важна совместимость меток с вашим оборудованием. Убедитесь, что выбранные метки поддерживают нужный диапазон частот и протоколы, используемые в вашей системе. Неправильный выбор может привести к проблемам с чтением и записью данных, что негативно скажется на эффективности системы.

Следующий аспект — это качество и надежность меток. Обратите внимание на материалы, из которых они изготовлены, а также на их устойчивость к внешним воздействиям, таким как температура, влажность, механические нагрузки и химические вещества. Некоторые области применения требуют использования специализированных меток, способных выдерживать суровые условия эксплуатации.

Также важно учитывать форму и размеры меток. Они должны быть удобными для установки и использования в конкретных условиях. Например, для маркировки товаров в ритейле могут потребоваться компактные и незаметные метки, тогда как в логистике и производстве могут использоваться более крупные и прочные метки.

Цена меток тоже играет значительную роль. Однако при этом не стоит стремиться к минимальным затратам в ущерб качеству. Дешевые метки могут оказаться менее надежными и долговечными, что в итоге приведет к дополнительным расходам на их замену и обслуживание системы.

Наконец, обратите внимание на возможность тестирования меток перед массовой закупкой. Многие поставщики предоставляют образцы, что позволяет проверить их работоспособность и совместимость с вашей системой. Это поможет избежать потенциальных проблем и убедиться в правильности выбора.

RFID-проекты любой сложности

• Инвентаризация
• Контроль перемещения
• Контроль доступа
• Сбор заказов

Подробнее

Заключение

RFID технологии продолжают стремительно развиваться и находят все большее применение в различных сферах. Перспективы их развития связаны с улучшением характеристик меток и считывателей, а также с расширением функциональных возможностей. Ожидается, что в ближайшие годы RFID системы станут еще более интегрированными и умными, обеспечивая более точное и быстрое считывание данных, а также возможность их анализа в режиме реального времени. Это откроет новые горизонты для автоматизации процессов и повышения эффективности в таких областях, как логистика, ритейл, здравоохранение и производство.

Использование RFID меток в бизнесе и повседневной жизни требует внимательного подхода и учета ряда факторов. Для бизнеса важно интегрировать RFID технологии таким образом, чтобы они максимально соответствовали специфике деятельности и способствовали оптимизации процессов. Это может включать улучшение системы управления запасами, повышение точности учета и снижение потерь. Внедрение RFID также может способствовать улучшению обслуживания клиентов, предоставляя более точную и оперативную информацию о товарах и услугах.

В повседневной жизни RFID метки могут значительно упростить множество задач. Например, они могут использоваться для автоматизации домашних систем, таких как управление доступом или отслеживание личных вещей. Важно выбирать метки, которые соответствуют конкретным условиям эксплуатации и требованиям пользователя. Это обеспечит надежность и долговечность системы, а также комфорт и удобство в использовании.

Секрет успешного применения RFID технологий заключается в тщательном планировании и выборе качественного оборудования. Правильная интеграция этих технологий может существенно повысить эффективность и безопасность, как в бизнесе, так и в повседневной жизни. Важно также постоянно следить за новыми разработками и тенденциями в области RFID, чтобы своевременно обновлять и улучшать свои системы, адаптируясь к изменяющимся условиям и требованиям.
